产品介绍

NanoVNA-F V3 是一款便携式矢量网络分析仪（Vector Network Analyzer, VNA），测量频率范围 1MHz ~ 6GHz，可测量 S11 和 S21 参数，其中，S11 动态范围 50dB，S21 动态范围 65dB。

NanoVNA-F V3 可用于测试 MF/HF/VHF/UHF/SHF 频段的各类天线，如短波天线、ISM 频段天线、WiFi 天线、蓝牙天线、GPS 天线等，也可用于测量滤波器、放大器、衰减器、电缆、功分器、耦合器、双工器等射频组件，并支持幅频曲线、相频曲线、驻波比、史密斯圆图、极坐标、群时延等多种显示格式。此外，NanoVNA-F V3 还具有 TDR 功能，可用于测量电缆长度。

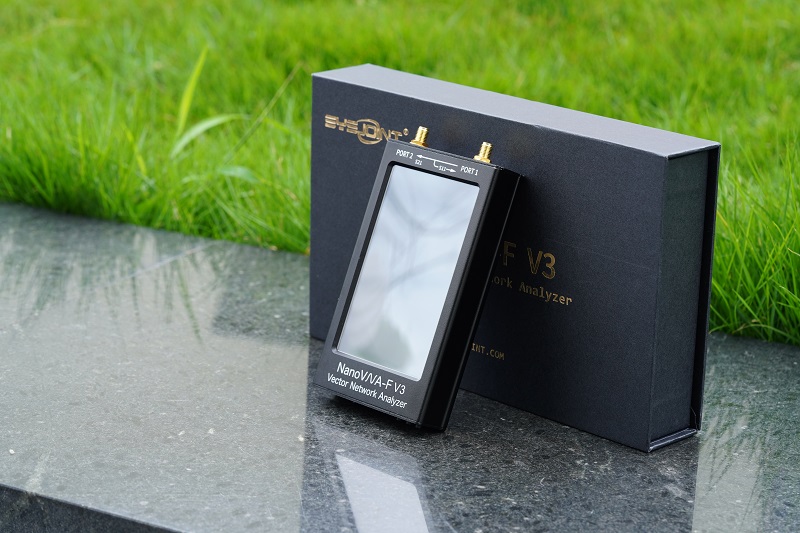

NanoVNA-F V3 采用全金属机壳设计，坚固耐用，并可有效屏蔽电磁干扰。机身尺寸125mmx75mmx20mm，小巧便携。机身采用 SMA 型射频接头，并配备了高品质 SMA 延长缆，方便连接各类被测件。得益于优化设计的高速处理系统，NanoVNA-F V3 具有 200 点/秒的测量速度，扫描点数最大可设置为 801 点。显示屏采用 4.3 寸高亮 IPS 电阻触摸屏，户外场景下屏幕内容清晰可见。

NanoVNA-F V3 采用全触屏设计，用户可快速设置频率、刻度、开/关迹线、添加/删除标记点、截屏等，操作便捷流畅。

NanoVNA-F V3 内置 4500mAh 锂电池，续航时间可达 5 小时以上。充电接口采用 USBType-C，使用附赠的 Type-C 电缆即可对设备充电，也可用于数据传输和固件升级.

产品特点

● 频率范围：1MHz – 6GHz；

● S21 动态范围：65dB，S11 动态范围：50dB；

● 采用 4.3 寸高亮 IPS 电容触摸显示屏，户外场景下屏幕内容清晰可见；

● 全金属机壳，有效屏蔽电磁干扰，确保测量精度；

● 机身采用 SMA 型射频接头，方便连接各类被测件；

● 全触屏设计，操作便捷流畅；

● 机身尺寸 125mmx75mmx20mm，小巧便携；

● 内置 4500mAh 的锂电池，续航时间可达 5 小时以上；

● 支持 TDR 功能，可用于测量电缆长度；

● 可设置 4 条参考迹线；

● 可设置多达 4 个标记点，标记栏可在屏幕任意位置拖动；

● 具有 12 个校准状态保存槽位（快速回调）；

● 采用 USB Type-C 接口充电，充电电压 5V；

● 设计有一个 USB 5V 电源输出接口，可对外供电；

● 通过虚拟 U 盘方式升级固件，无需编程器，使用 Type-C 数据线即可进行固件升级；

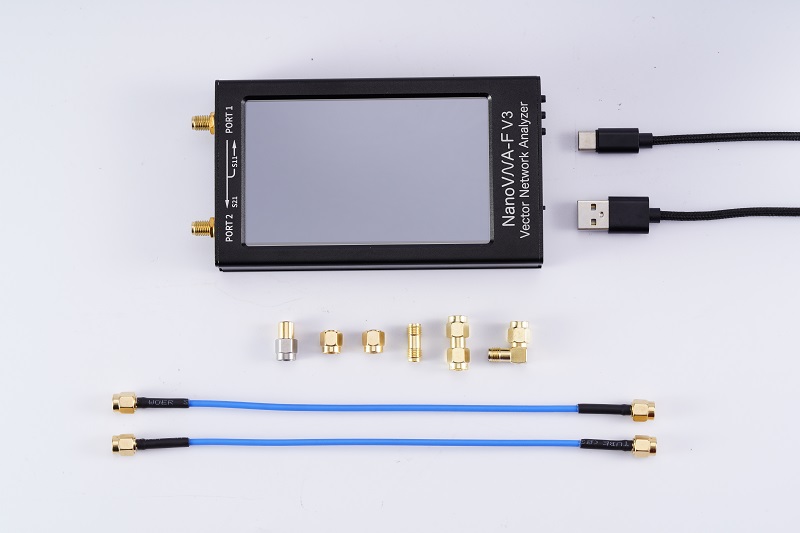

● 配备高品质 SMA 校准件和 20cm RG405 SMA 延长缆；

● 支持中文、英文语言操作界面；

● 屏幕亮度可调节；

● 支持上位机和串口命令；

产品参数

射频输出：-10dBm（Max）                                     扫描点数量：801

电源消耗：4500mAh/3.7V电池                                 迹线数量：4

校准点数量：801                                                       标记点数量：4

频率范围：1MHz~6GHz                                            校准结果存储：12组

S21动态范围：65dB(1.5GHz),60dB(3GHz)               扫描速度：200点/秒

S11动态范围：50dB(1.5GHz),40dB(3GHz)

显示：4.3寸IPS TFT(800x480)

输出能力：5V/1A

充电/数据接口：USB Type-C

用户手册

NanoVNA-F V3 便携式矢量网络分析仪用户手册 V1.0.pdf

最新版本固件

NanoVNA-F_V3_App_v0.5.3.zip

历史版本固件

NanoVNA-F_V3_App_v0.5.3.zip

1. 修复了激励源功率过大导致S21测量误差偏大的问题；

2. 信号发生器最高频率可达6GHz；

NanoVNA-F_V3_App_v0.5.0.zip
