产品介绍

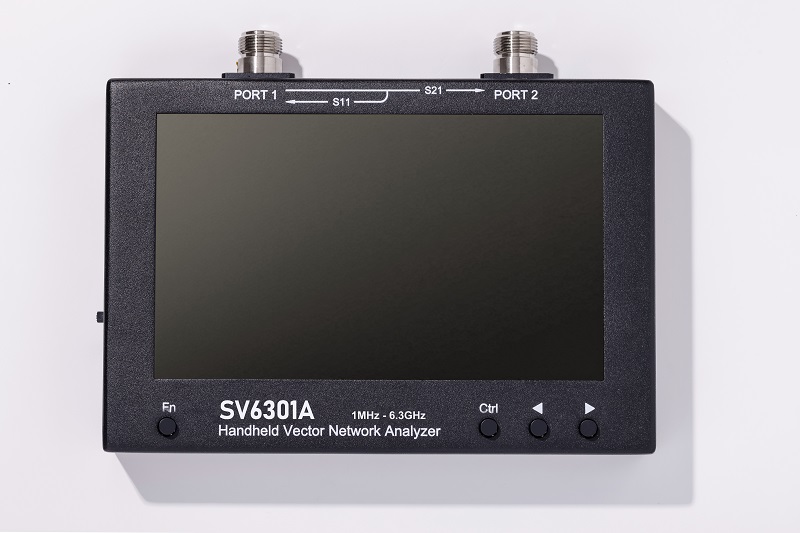

SV6301A是一款手持式矢量网络分析仪（Vector Network Analyzer, VNA），测量频率范围1MHz ~ 6.3GHz，可测量S11和S21参数，其中，S11动态范围50dB，S21动态范围75dB。
SV6301A可用于测试MF/HF/VHF/UHF/SHF频段的各类天线，如短波天线、ISM频段天线、WiFi天线、蓝牙天线、GPS天线等，也可用于测量滤波器、放大器、衰减器、电缆、功分器、耦合

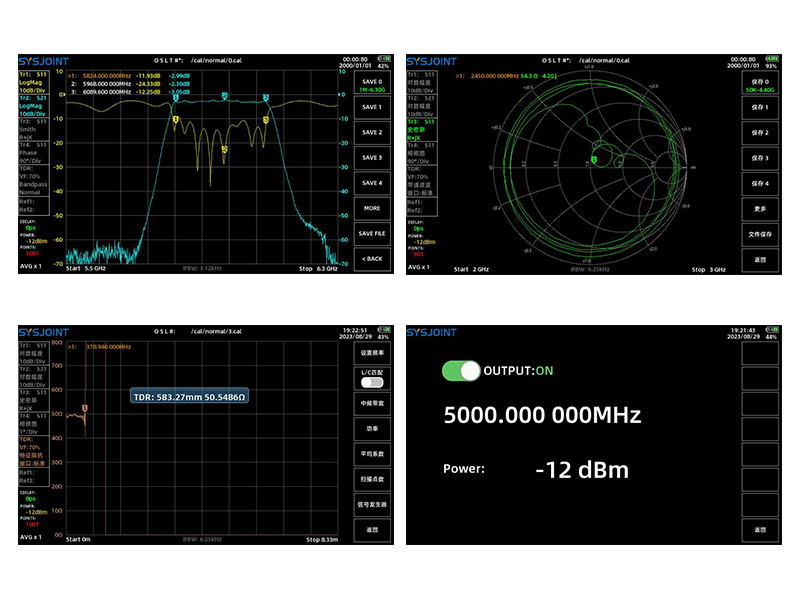

器、双工器等射频组件，并支持幅频曲线、相频曲线、驻波比、史密斯圆图、极坐标、群时延等多种显示格式。此外，SV6301A还具有TDR功能，可用于测量电缆长度。

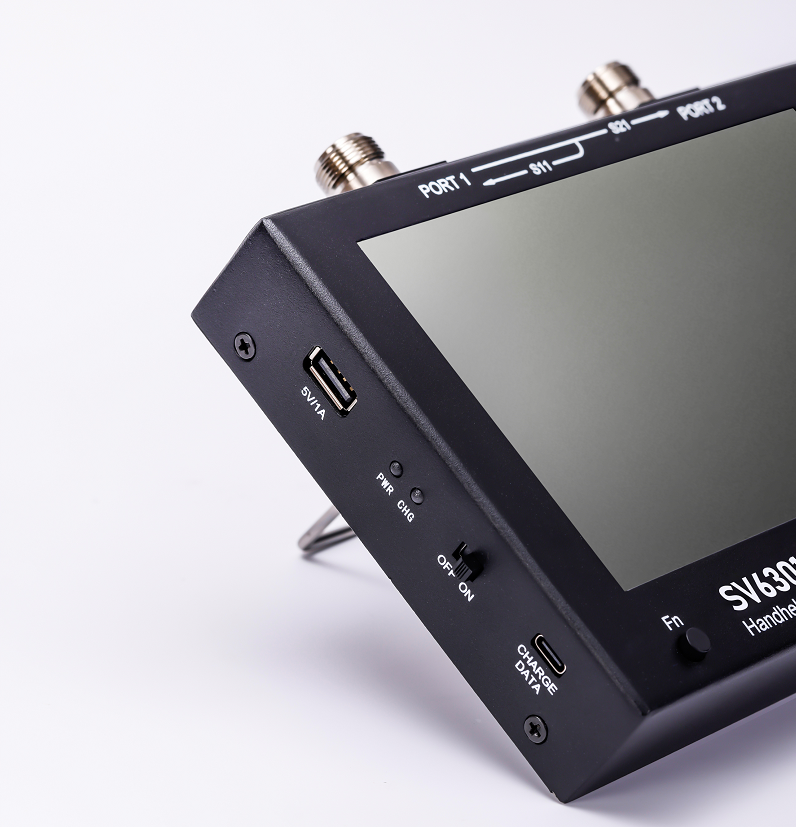

SV6301A采用全金属机壳设计，坚固耐用，并可有效屏蔽电磁干扰。机身尺寸190mmx130mmx30mm，小巧便携，并设计有背部支架，方便桌面使用。机身采
用N型射频接头，并配备了N转SMA转接头和高品质SMA延长缆，方便连接各类被测件。
得益于优化设计的高速处理系统，SV6301A具有500点/秒的测量速度，可实现准实时测量，扫描点数最大可设置为1001点。显示屏采用7寸高亮IPS电容触摸屏，户外场景下屏幕内容清晰
可见。SV6301A采用全触屏设计，配合4个实体按键，用户可快速设置频率、刻度、开/关迹线、添加/删除标记点、截屏等，操作便捷流畅。
SV6301A内置两颗3350mAh的18650锂电池，续航时间可达3小时以上。充电接口采用USB Type-C，使用附赠的Type-C电缆即可对设备充电，也可用于数据传输和固件升级。同时，SV6301A
内置8GB存储卡，可用于存储校准状态、snp文件、截屏图像等。
产品特点
● S11动态范围：50dB，S21动态范围：75dB；
● 采用7寸高亮IPS电容触摸显示屏，户外场景下屏幕内容清晰可见；
● 全金属机壳，有效屏蔽电磁干扰，确保测量精度；
● 机身采用N型射频接头，并配备N转SMA转接头，方便连接各类被测件；
● 全触屏设计，同时配备4个实体按键，操作便捷流畅；
● 机身尺寸190mmx130mmx30mm，小巧便携；
● 设计有背部支架，方便桌面使用；
● 支持本地截屏，可随时保存屏幕图像至内部存储卡；
● 内置8GB存储卡，用于存储校准状态、snp文件、截屏图像等；
● 内置2颗3350mAh的18650锂电池，续航时间可达3小时以上；
● 支持TDR功能，可用于测量电缆长度；
● 可设置2条参考迹线；
● 最多8个标记点，标记栏可在屏幕任意位置拖动；
● 具有18个校准状态保存槽位（快速回调），并支持以文件形式保存/回调校准状态；
● 采用USB接口充电，充电电压5V；
● 设计有一个USB 5V电源输出接口，可对外供电；
● 通过虚拟U盘方式升级固件，无需编程器，使用Type-C数据线即可进行固件升级；
● 配备高品质SMA校准件和60cm SS405 SMA延长缆；
● 支持中文、英语、俄语、法语等多国语言操作界面；
● 屏幕亮度可调节；
● 支持自动休眠；
● 支持串口命令和上位机；

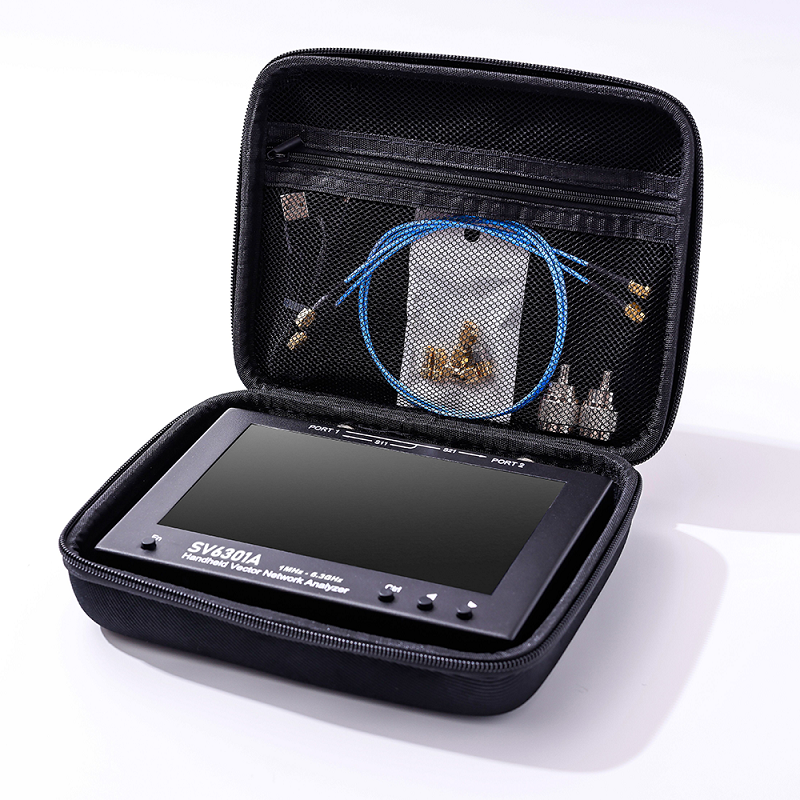

● 赠送精美收纳包；
产品参数
频率范围：50kHz~6.3GHz 迹线数量：7
激励功率：-40dBm~-10dBm(步进1dB） 标记点数量：8
射频接口：N型阴头(配备N转SMA转接头) 校准结果存储：18组
输入功率：0dBm（Max） 充电电压：5V(建议用5V/2A充电
频率精度：＜±1ppm 存储容量：8GB存储卡
频率步进：10kHz(Min) 功耗：6.5W
S21动态范围：75dB 外形尺寸：190mmX130mmX30mm
S11动态范围：50dB 续航时间：3小时
扫描点数量：1001 外壳材质：铁
扫描速度：400点/秒 重量：1.15kg
中频带宽：12.5k/6.25k/3.12k/1k/300Hz/100Hz/30Hz 工作温度：0~45°
充电/数据接口：USB Type-C
显示：7寸 IPS液晶屏+电容触摸
电池：2颗 18650锂电池
历史版本固件
2026-02-28
SV6301A_App_v0.7.3.zip
1. 参考迹线功能优化，Tr1~Tr4增加数据保存到内存的功能：
(a). 长按对应的迹线控制框弹出快捷菜单，选择【数据->内存】存储当前数据；
(b). 可通过菜单【显示/关闭内存迹线】开启或关闭内存迹线；
(c). 可通过菜单【数学计算】将当前数据与内存数据进行计算（计算发生在数据格式化之前），计算的结果显示为数据迹线；
(d). 保存到内存中的数据，可随校准文件保存和回调。
2. 新增两种标记信息显示类型（“DATA & MEM”和“DATA & ΔY(DATA,MEM)”，对于史密斯圆图和极坐标，“DATA & ΔY(DATA,MEM)”等同于“DATA & MEM”）,可在标记信息设置对话框中选择显示类型。
3. 新增增量显示模式，可通过设置参考标记，自动计算当前标记与参考标记的频率以及响应值的差值（史密斯和极坐标格式下，显示原始数据）。
4. 新增频标辅助线，用于定位内存迹线与主迹线的频率标记和差异值。
5. 修复了因中频增益切换引起的S21群时延数据异常。
6. 【激励】菜单下新增【分析功能】子菜单，将【L/C匹配】和【扫描分析】移动至【分析功能】菜单下。
7. 新增极限测试功能，菜单路径：【激励】->【分析功能】->【极限测试】。
2025-08-05
SV6301A_App_v0.7.1.zip
1. 按下PRESET后校准件Z0参数恢复为默认值50欧姆；
2. 修复了停止扫描状态下设置标记表字体后显示异常的BUG；
3. 优化：点按屏幕左侧迹线控制框后将只出现一个迹线菜单；
4. 新增屏幕截图、SNP、CSV等文件的自定义保存功能，可通过菜单【STORAGE】->【AUTO NAME】开启或关闭；
2025-07-01
SV6301A_App_v0.7.0.zip
1. 支持NanoVNA-App上位机（由于NanoVNA-APP原作者还未接受PR，目前仅可使用SYSJOINT分支版本）；

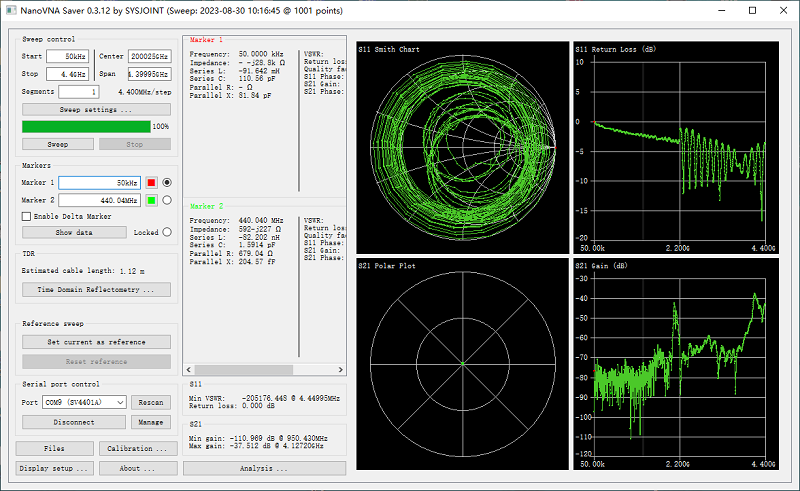

2. 支持SVxx01A Tools上位机软件，可在PC端远程操作和演示SV6301A；
3. 校准件编辑功能优化：
(a) 完善校准件参数输入项；
(b) 支持科学计数法输入；
(c) 可编辑校准件名称；
(d) 可保存/回调校准件；
4. 优化了S21直通阻抗测量；
5. 优化了回调/保存校准文件界面；
6. 优化了菜单和键盘输入；
7. 新增vbat、capture串口命令以适配NanoVNA-App；
8. 修复了一些BUG；
2024-07-05
SV6301A_App_0.5.9.zip
1. 新增端口延伸功能，菜单路径：【校准】-》【端口延伸】；
2. 新增保存迹线功能，以CSV格式保存迹线，菜单路径：【存储功能】-》【保存迹线】；
3. 优化搜索功能菜单，可针对每个标记点进行搜索，菜单路径：【标记】-》【搜素设置】；
4. 新增校准件参数编辑功能，菜单路径：【校准】-》【编辑校准件】；
5.优化了自动刻度功能；
6. 屏幕左上角增加运行状态标识；
2023-11-02
SV6301A_App_0.5.1.zip
1. 新增信号发生器功能，在【激励】->【信号发生器】中打开；
2. 新增多种迹线格式：阻抗模值、电导图、电纳图、并联电阻、并联电抗、串联电容、串联电感、并联电容、并联电感；
3. 新增最大保持、最小保持功能（仅针对幅频对数及驻波比），通过长按屏幕空白处弹出菜单进行设置；
4. 增加对数扫描功能。在【激励】->【频率设置】->【对数扫描】中打开；
5. TDR模式下，横坐标改为时间轴；
6. 增加自动保存功能，在【存储】->【自动保存】中打开；
7. 修复了扫描分析中VSWR分析模块的BUG；
8. 新增自动刻度功能：长按迹线控制框弹出菜单并选择【自动刻度】；
2023-04-18
SV6301A_App_v0.4.0.zip
